SJ-047小测力架夹具 精密力测试的可靠固定方案

产品概述

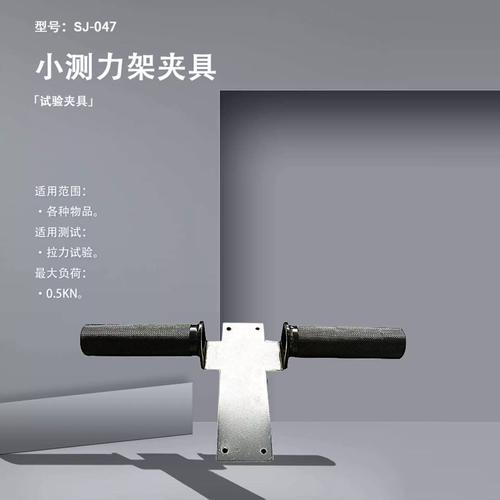

SJ-047小测力架夹具是一款专为微小力值测试场景设计的精密夹具，常与小型测力架、推拉力计、数显测力计等设备配套使用。其核心功能是在力学测试过程中稳定夹持被测样品或测试工具，确保力值传递的准确性与测试结果的可重复性。SJ-047的命名通常对应特定测力架型号或厂商的配件编号，属于标准测力附件系列中的一环，而非通用型重载夹具。

结构特点与设计理念

该夹具的设计围绕“小型化、高精度、易操作”三个原则展开。主体结构一般由高强度铝合金或不锈钢材料制成，兼顾轻量化与刚性，避免在测试过程中因夹具自身变形引入额外误差。夹持部分采用精细螺纹副或凸轮锁紧机构，能够对细小试样（如线材、薄片、小型端子、弹簧等）施加均匀且可调的夹紧力，既不损伤样品表面，又能防止测试中打滑。

与传统大型夹具相比，SJ-047的尺寸紧凑，安装接口通常适配小型测力架的常规孔位或快换卡槽，便于在有限空间内完成装夹。部分版本还配有微调机构，可实现样品位置的精细调整，提升测试对中的便捷性。

典型应用场景

SJ-047小测力架夹具主要服务于以下几类测试需求：

1. 电子元器件拉压力测试：如连接器插拔力、端子压接力、微型开关触感力等，夹具需稳定夹持微小元件，防止测试中窜动。
2. 线材与薄膜拉伸测试：针对细线、光纤、胶带、薄膜等柔性样品，通过合理设计的夹口形状（如带齿面或平口面）实现有效夹持。
3. 弹簧与弹性元件测试：配合测力架测量弹簧的拉力、压力或刚度，夹具需保证样品轴向对中，避免偏载。
4. 质检测试与产线抽检：在小型测力工位上进行快速装夹与释放，满足批量检测的效率要求。

选型与使用要点

在实际选用SJ-047时，需重点关注以下几点：

• 量程匹配：夹具的额定承载能力应覆盖测试力值范围，并留有一定安全余量。小测力架夹具通常适用于数十牛至数百牛级别的测试，超载可能导致夹持机构变形或失效。
• 夹口形式：根据样品材质与形状选择平口、V型口或带齿面夹口。平口适用于薄片与软质材料，V型口利于圆柱形样品的对中，带齿面则适合需要防滑的硬质线材。
• 对中与同轴度：安装时需确认夹具轴线与测力传感器受力方向一致，偏心夹持会引入侧向力，导致测量值偏大或数据离散。
• 定期检查：使用前后应检查夹紧螺纹或锁扣是否松动、夹口有无磨损或裂纹，保持夹口清洁，避免异物影响夹持可靠性。

维护与保养建议

为延长SJ-047小测力架夹具的使用寿命并保持测试精度，建议：每次使用后清洁夹口残留碎屑或油污；对螺纹副和滑动部位定期涂抹少量润滑脂；避免用夹具敲击或承受侧向冲击；存放时置于干燥环境，防止锈蚀。若发现夹持力明显下降或样品频繁滑脱，应及时更换夹口配件或整体夹具。

##

SJ-047小测力架夹具虽为测力系统中的辅助附件，但其夹持可靠性直接影响测试数据的可信度。合理选型、规范装夹与定期维护，是发挥其精密夹持性能、保障小力值测试精度的关键。对于从事微小力学测试的工程与质检人员而言，理解夹具的结构特点与适用边界，与选择合适量程的测力计同样重要。
