在制造业向智能化、柔性化快速转型的今天，工装夹具的设计效率与制造成本直接影响着产品的上市周期与竞争力。对于夹具工程师而言，如果每一套夹具都从零开始设计、每一块垫块都重新出图加工，那无疑是一场噩梦。解决这一痛点的核心钥匙，正是工装夹具标准化部件。

本文将聚焦夹具领域，分享常见的标准化部件体系，以及如何利用这些“工业乐高”快速搭建出稳定、精准的夹具。

一、为什么要推行夹具标准化？

标准化部件并非限制设计自由，而是将夹具结构中的功能单元（如定位、夹紧、支撑、基础）进行模块化、系列化。其优势显而易见：

缩短设计周期：调用标准件库，设计时间可减少50%以上，工程师只需专注于定位方案和特殊结构。
降低制造成本：标准件批量生产，单价远低于单件定制，且无需重复出图、编程。
保证精度与互换性：标准件经过热处理和精密磨削，精度稳定；损坏后直接更换，无需修配。
便于库存管理：常用标准件常备库存，随用随取，减少停机等待。

二、夹具标准化部件的六大核心家族

通常，一套完整的夹具系统可拆解为以下几个标准部件系列：

1. 基础件（Base & Fixture Plates）

这是夹具的“地基”。常见的有：

基础板：带有标准孔系（如D16、D28孔系）的铸铁或钢制底板，孔距公差严格，用于安装定位销和夹紧元件。
角铁/方箱：提供垂直基准面，用于加工侧面或需要立式装夹的场合。
过渡板：用于转接不同孔系或机床工作台。

2. 定位件（Locating Elements）

确定工件位置的元件，标准化程度极高：

定位销：包括圆柱销、菱形销、圆锥销，用于孔定位。
定位支撑钉：平面支撑、球面支撑、锯齿支撑，用于毛坯面或已加工面定位。
V型块：用于轴类零件的外圆定位，有固定式和可调式。
定位块/挡块：用于边缘或外形定位。

3. 夹紧件（Clamping Elements）

将工件压紧在定位面上的元件，种类最丰富：

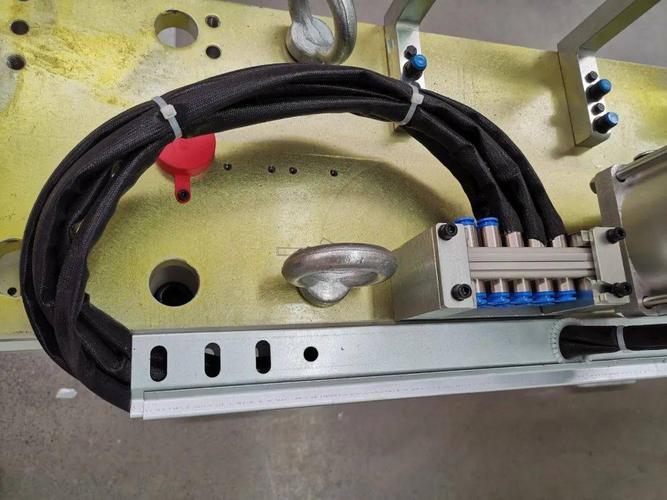

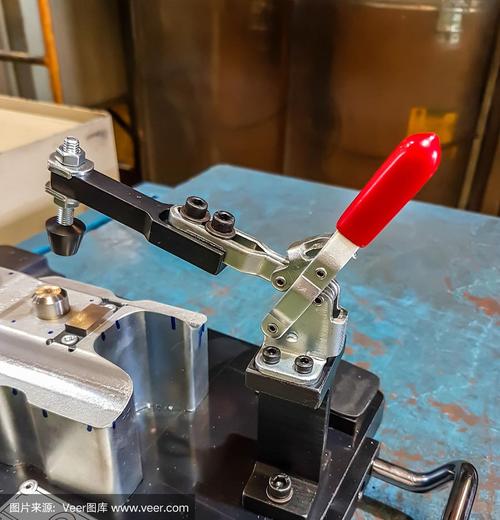

手动压紧：螺母、垫圈、压板、快夹（如推拉式快速夹钳）。
气动/液压夹紧：标准气缸、油缸、摆动压紧缸、旋转夹紧缸。
楔块/偏心夹紧：用于空间紧凑、需要自锁的场合。

4. 支撑件（Supporting Elements）

防止工件在切削力下变形或振动：

可调支撑：螺栓式、垫片式，用于补充定位或辅助支撑。
浮动支撑：自动适应毛坯面，锁紧后成为刚性支撑。
辅助支腿：增加夹具整体刚性。

5. 连接与紧固件（Connectors & Fasteners）

标准化部件之间的“粘合剂”：

T型螺母、法兰螺母：用于基础板孔系连接。
内六角螺钉：统一强度等级和规格。
定位键：用于夹具在机床工作台上的快速找正。

6. 组合夹具元件（Modular Fixture Elements）

以孔系或槽系为基础的组合夹具系统，如D28孔系或T型槽系，用户可以通过基础板+定位件+夹紧件+连接件的组合，像搭积木一样快速拼装出专用夹具。这类系统在单件小批量、试制生产中尤为高效。

三、典型标准化部件应用案例

案例：孔系组合夹具搭建法兰盘钻孔夹具

需求：在法兰盘上钻圆周均布孔，批量小，要求快速换型。

标准化方案：
1. 基础板：选择D28孔系基础板，作为工作台面。
2. 定位：法兰盘中心孔采用圆柱定位销，端面采用可调支撑钉找平。
3. 夹紧：外圆处用V型块+压板组合，同时用两个快速夹钳辅助压紧。
4. 对刀：使用标准对刀块或钻套固定在基础板标准网格上。
